Základné informácie o pružinách

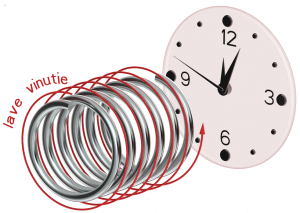

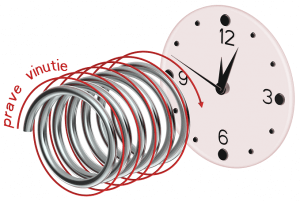

SMER VINUTIA PRUŽÍN





MATERIÁL PRUŽÍN

Označenie
materiálu
Popis
materiálu
EN 10270-1 SH(DH) Pružinový oceľový drôt.
Všetky bežné pružiny, vysoké statické zaťaženie.
Stredné dynamické namáhanie.
1.4310/ X12CrNi177 Pružinová oceľ V2A.
Odolnosť voči korózii.
Vhodný do potravinárstva.

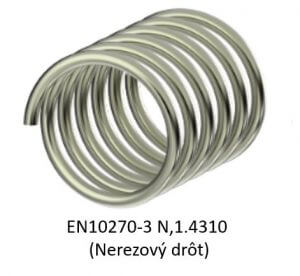

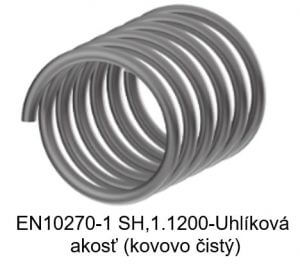

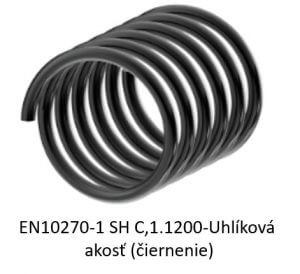

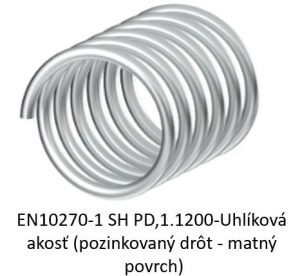

TYPY POVRCHOVÝCH ÚPRAV PRI VÝROBE PRUŽÍN

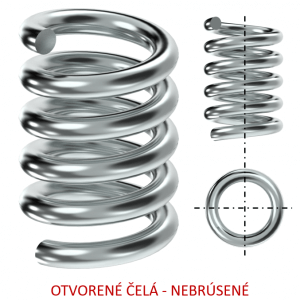

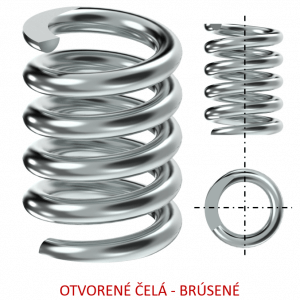

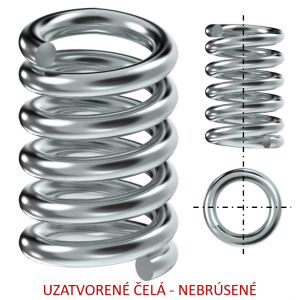

TLAČNÉ PRUŽINY (TYPY ZÁVERNÝCH ZÁVITOV)

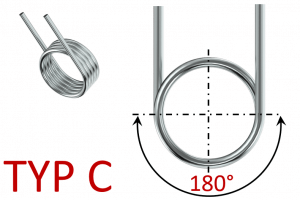

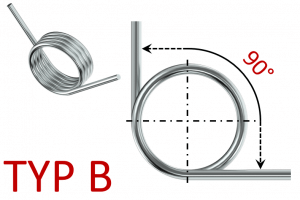

SKRUTNÉ /TORZNÉ/ PRUŽINY (OTOČENIE RAMIEN V STUPŇOCH)

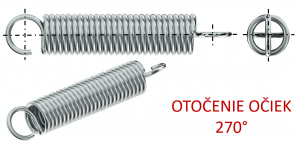

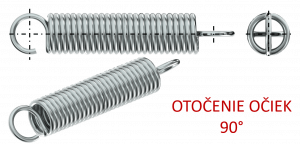

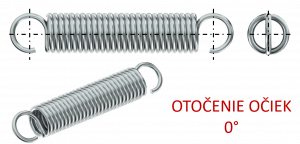

ŤAŽNÉ PRUŽINY (OTOČENIE KONCOV OČIEK V STUPŇOCH)

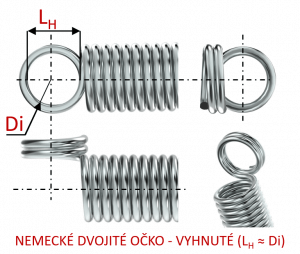

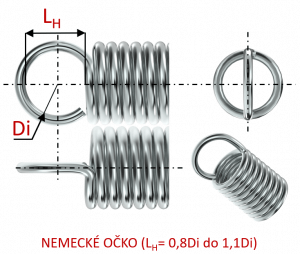

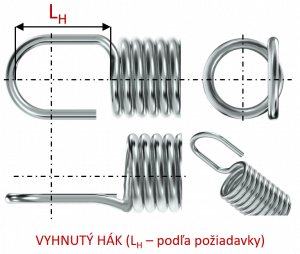

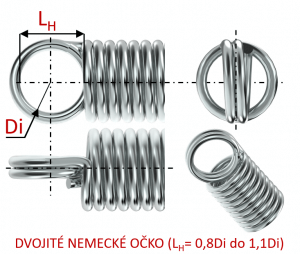

ŤAŽNÉ PRUŽINY (TVARY OČIEK PODĽA DIN 2097)





Tlačné pružiny

Dodávame tlačné pružiny z priemeru drôtu od 0,2 do 55 mm.

Pružiny sú vyrábané z ťahaného oceľového drôtu podľa noriem EN10270-1 (klasický pružinový uhlíkový drôt) a

EN10270-3 (pružinový nerezový drôt).

Tlačné pružiny dodávame podľa katalógu (pozri katalógové listy podľa výkresu, podľa náčrtku alebo podľa vzoru).

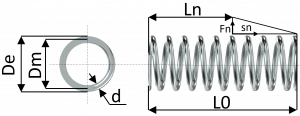

    De – vonkajší priemer (mm)

    Dm – stredný priemer (mm)

    d – priemer drôtu (mm)

    Ln –  min. dlžka pri Fn (mm)

    Fn – max. sila pri Ln (N)

    sn –  max. stlačenie (mm)

    L0 – voľná dĺžka (mm)

Ťažné pružiny

Dodávame ťažné pružiny z priemeru drôtu od 0,2 do 11,8 mm

Vieme dodať i pružiny až do priemeru 55 mm je však nutné každú pružinu individuálne ponukovým riadením posúdiť

Ťažné pružiny dodávame podľa katalógu.pozri katalógové listy,podľa výkresu ,podľa náčrtku alebo podľa vzoru.

    De – vonkajší priemer (mm)

    Di – vnútorný priemer (mm)

    d – priemer drôtu (mm)

    Lh – vnút. dĺžka oka (mm)

    Lk – dĺžka tela pružiny (mm)

    L0 –  voľná dĺžka (mm)

    Ln – max. natiahnutie (mm)

     F0 – predpätie (N)

      sn – max. dĺžka natiahnutia (mm)

     Fn – max. sila pri Ln (N)

Skrutné pružiny

Dodávame skrutné (torzné) pružiny z priemeru drôtu od 0,4 do 5,0 mm.

Pružiny sú vyrábané z ťahaného oceľového drôtu podľa noriem EN 10270-3-1.4310 (pružinový nerezový drôt).

Skrutné (torzné) pružiny dodávame podľa katalógu (pozri katalógové listy, podľa výkresu, podľa náčrtku alebo podľa vzoru).

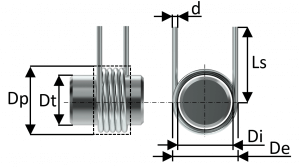

    Dp – priemer vodiaceho puzdra (mm)

    Dt – priemer vodiaceho tŕňa (mm)

    d – priemer drôtu (mm)

    Ls –  dĺžka ramena (mm)

    Di – vnútorný priemer (mm)

    De –  vonkajší priemer (mm)

Kužeľové pružiny

Dodávame kužeľové pružiny z priemeru drôtu od 0,3 do 3,0 mm.

Pružiny sú vyrábané z ťahaného oceľového drôtu

podľa noriem EN 10270-3-1.4310 (pružinový nerezový drôt).

Kužeľové pružiny dodávame podľa katalógu (pozri katalógové listy podľa výkresu, podľa náčrtku alebo podľa vzoru).

   De – vonkajší priemer (mm)

    Di – vnútorný priemer (mm)

    d – priemer drôtu (mm)

    L0 –  voľná dĺžka (mm)

    Fn – max. sila (N)

    Ln –  max. dĺžka pri stlačení (mm)
